«Ямал СПГ»: SCADA-система для энергокомплекса в Арктике

Проект: Автоматизированная система диспетчеризации (SCADA) для высоковольтного энергокомплекса из 6 дизельных электростанций.
Заказчик: Проект «Ямал СПГ»

Задача: исключить блэкаут за полярным кругом

«Ямал СПГ» — это не просто завод, а огромный инфраструктурный комплекс с портом, аэропортом и жилыми модулями. Критическая особенность объекта — полная энергетическая изоляция: ближайшие ЛЭП находятся за 700 км. Любое отключение электроэнергии здесь означает не только миллионные убытки от остановки производства, но и угрозу безопасности персонала.

Хотя комплекс добывает газ, для аварийного электроснабжения были выбраны именно дизельные электростанции — они способны быстрее и надежнее принимать критическую нагрузку в нештатных ситуациях. Однако работа в арктических условиях (температуры до -50°С, соленасыщенная атмосфера, высокая ветровая нагрузка) предъявляла жесткие требования ко всему оборудованию, включая систему управления.

Решение: SCADA от ПСМ Unlim

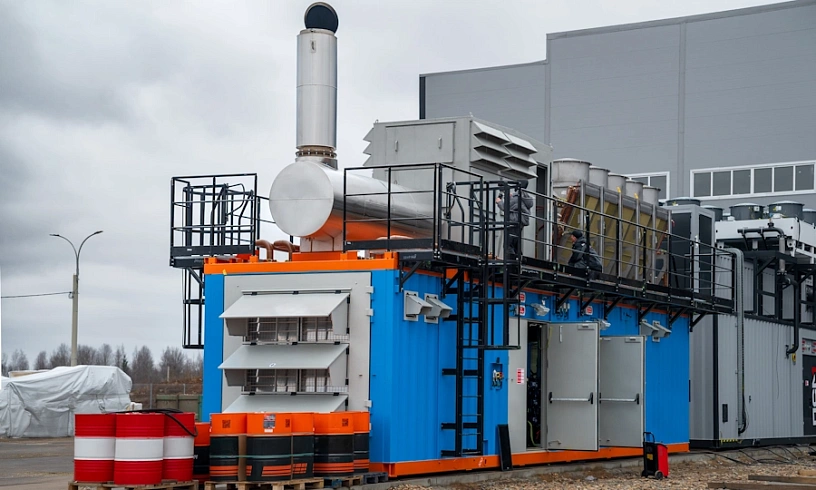

Для управления энергокомплексом из 6 ДЭС на базе двигателей Yuchai была разработана и внедрена автоматизированная система диспетчеризации на базе SCADA. ПСМ Unlim выполнила полный цикл работ — от проектирования до интеграции и пусконаладки.

Что включает АСУ ТП энергокомплекса:

— Программируемые логические контроллеры Regul, установленные в шкафах управления каждой ДЭС. Контроллеры производятся российской компанией Прософт и соответствуют требованиям безопасности объектов критической инфраструктуры. В состав решения входят два взаимно-резервируемых ПЛК.

— Два сервера в режиме горячего резервирования для обеспечения непрерывного сбора данных, архивирования и работы серверных приложений

— Автоматизированные рабочие места операторов с мнемосхемами и трендами.

— Защищенные каналы связи (VPN) между станциями и диспетчерским пунктом.

Как SCADA обеспечивает надежность энергокомплекса «Ямал СПГ»

Система круглосуточно отслеживает критические параметры каждой из шести ДЭС: напряжение, частоту тока, температуру двигателя, давление масла, уровень топлива. Данные обновляются с частотой, достаточной для мгновенного обнаружения любых отклонений.

Система интеллектуально распределяет нагрузку между параллельно работающими ДЭС, обеспечивая максимальную топливную эффективность и ресурсосбережение.

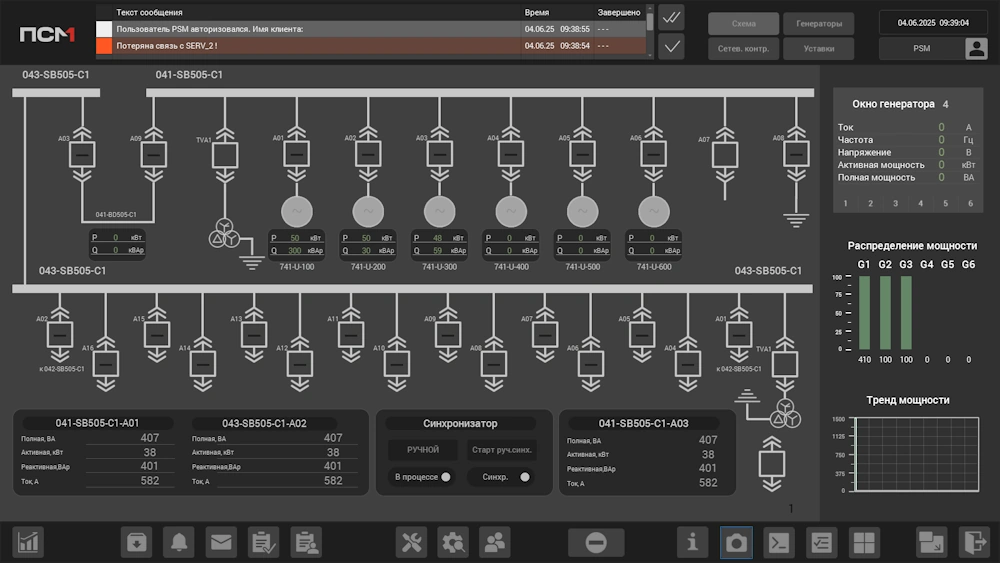

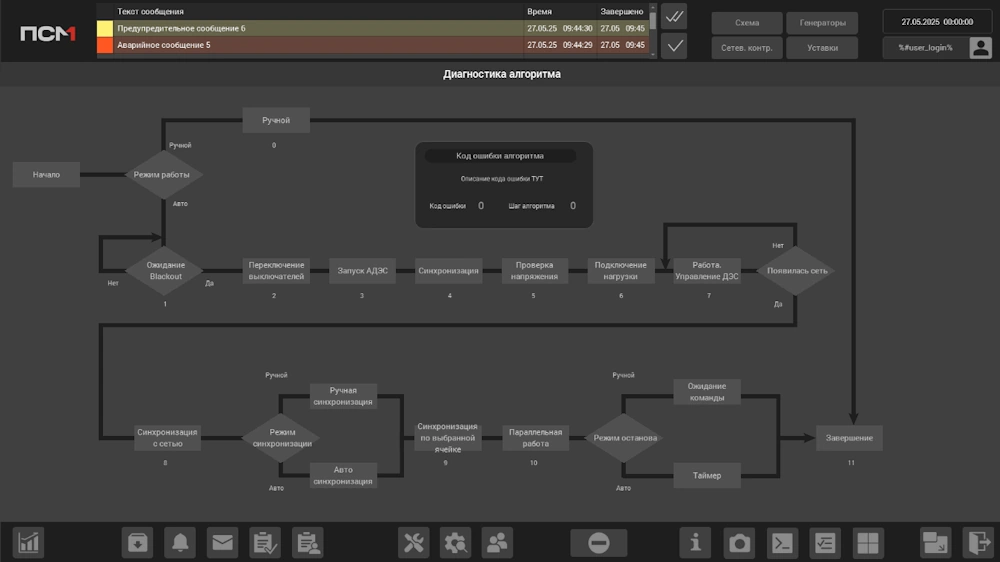

Весь энергокомплекс управляется централизованно с АРМ. Операторы видят единую мнемосхему, на которой отображается состояние станций, текущие параметры и аварийные сигналы. При возникновении нештатной ситуации (например, резкий скачок нагрузки или перегрев) SCADA не просто сигнализирует оператору, но и может автоматически запустить алгоритмы защиты — вплоть до аварийного останова конкретного генератора.

SCADA хранит архив всех параметров энергокомплекса и происходящих событий. На основании этих данных система строит прогноз необходимости техобслуживания и оптимизирует режим работы энергокомплекса.

Преимущества для заказчика

— Независимость от человеческого фактора: Исключен риск человеческой ошибки, обеспечено мгновенное реагирование на любые отклонения.

— Бесперебойность:  Серверы и контроллеры работают в режиме горячего резерва — при отказе основного оборудования резервное вступает в действие автоматически

— Безопасность производства: Система строго соблюдает все блокировки и алгоритмы защиты, необходимые для работы на опасном производственном объекте.

Результат

Несмотря на сложные климатические условия и высокие требования промышленной безопасности, проект был успешно реализован. Сегодня SCADA-система контролирует надежную и эффективную работу энергокомплекса мощностью 15 МВт и бесперебойное электроснабжение ключевых объектов «Ямал СПГ».
