SCADA системы для энергокомплексов и насосных станций

ПСМ Unlim разрабатывает автоматизированные системы управления технологическими процессами энергокомплексов и насосных станций на базе SCADA.

Архитектура SCADA закладывается на этапе проектирования объекта и обеспечивает полностью автоматическое, безопасное и эффективное управление насосным и энергетическим оборудованием.

Что входит в состав системы

SCADA-система строится по иерархическому принципу и объединяет в себе программные и аппаратные средства.

Нижний (полевой) уровень. Включает в себя множество датчиков и исполнительных механизмов, установленных непосредственно на оборудовании:

— Датчики давления, температуры, вибрации на двигателе и генераторе.

— Датчики контроля и учета топлива.

— Датчики контроля масла (уровень, давление, состояние).

— Исполнительные устройства: клапаны подачи топлива, заслонки, приводы, высоковольтные ячейки.

Средний уровень (контроллеры): Данные от датчиков собираются и обрабатываются программируемыми логическими контроллерами (ПЛК) в режиме реального времени.

Основные функции контроллера:

— Реализует алгоритмы автоматического управления, регулирования и защиты энергокомплекса.

— Обеспечивает противоаварийную автоматику и блокировки для экстренного останова.

— Обеспечивает связь с верхним уровнем по защищенным каналам.

Верхний уровень (SCADA — диспетчерская): Это центр управления комплексом. Включает в себя:

— Серверное оборудование: Для сбора, архивирования и хранения данных в реальном времени. Часто применяется «горячее» резервирование серверов для обеспечения отказоустойчивости.

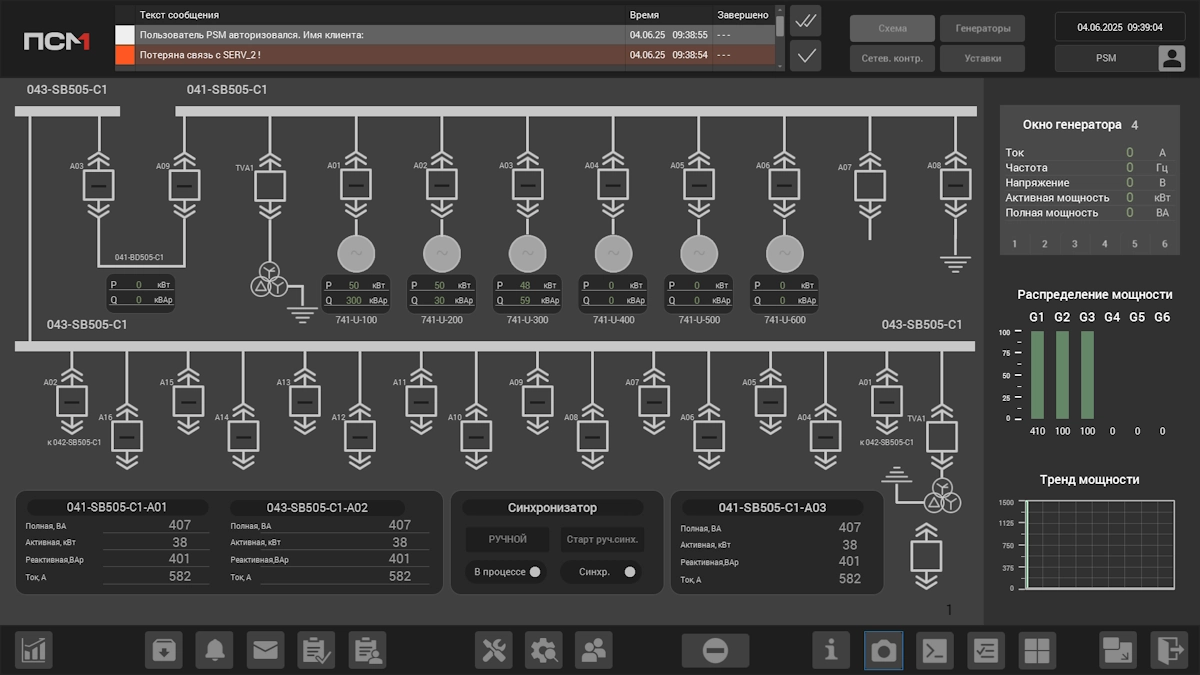

— Автоматизированные рабочие места (АРМ) операторов: Персональные компьютеры с установленным SCADA-клиентом, отображающим технологический процесс в виде мнемосхем, графиков и отчетов.

— Программное обеспечение (SCADA-платформа): Визуализирует процесс, ведет архивы, сигнализирует об авариях и позволяет оператору удаленно управлять оборудованием.

Какие задачи решает АСУ ТП на базе SCADA-системы

Разработка АСУ ТП нацелена на создание единой структуры управления сложным технологическим процессом. Система решает полный спектр задач:

— Автоматическое управление и регулирование: Запуск и останов двигателя по заданным алгоритмам, поддержание частоты вращения, регулирование температуры и мощности.

— Контроль и защита оборудования: Непрерывный мониторинг параметров (давление масла, температура выхлопных газов, вибрация). В случае выхода за пределы допустимых значений — автоматическое срабатывание защит и блокировок для предотвращения аварии.

— Управление нагрузкой и распределение энергии: Оптимальное распределение нагрузки между параллельно работающими генераторными установками, управление оборудованием собственных нужд электростанции.

— Учет энергоресурсов: Коммерческий и технический учет расхода топлива, выработанной электроэнергии и тепла.

— Визуализация и диспетчеризация: Предоставление оператору полной и понятной информации о ходе процесса в реальном времени на мнемосхемах и дашбордах.

— Регистрация и архивирование: Сбор и долговременное хранение истории параметров, событий и действий оператора для последующего анализа и расследования инцидентов.

— Интеграция подсистем: Объединение в единый комплекс различных подсистем: внутренних систем здания, систем безопасности, пожаротушения и тд.

Ключевые преимущества внедрения

Использование современной АСУ ТП при строительстве автономного энергокомплекса дает заказчику стратегические преимущества:

Максимальная надежность и безопасность: Система обеспечивает круглосуточный контроль и защиту оборудования, исключая риск аварий из-за запоздалой реакции человека. Полное резервирование ключевых компонентов (контроллеры, серверы, каналы связи) гарантирует работоспособность даже в нештатных ситуациях.

Удаленное управление: АСУ ТП позволяет вести управление и мониторинг удаленно из диспетчерского центра, а высокий уровень автоматизации позволяет комплексу длительное время работать без постоянного присутствия персонала, что резко сокращает эксплуатационные затраты.

Экономическая эффективность:

— Оптимизация обслуживания: Переход от планово-предупредительных ремонтов к обслуживанию по фактическому состоянию (предиктивная аналитика на основе данных).

— Снижение затрат на персонал: Уменьшение штата дежурного и ремонтного персонала.

Импортозамещение и безопасность данных: Возможность построения системы полностью на отечественном ПО и оборудовании, что критически важно для объектов энергетики и КИИ. Защищенные протоколы обмена данными исключают несанкционированный доступ.
